全自动移印机/全自动36色乒乓球印刷机

FC-1636-BRC

FC-1636-BRC

全自动移印机/全自动36色乒乓球印刷机

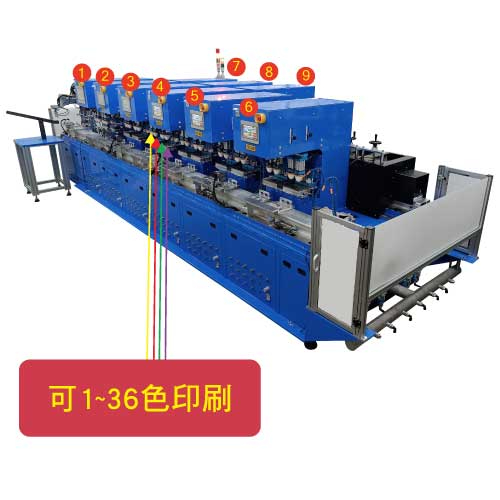

三段式气缸进、出料机械臂，进、出料快速，有效提供设备产能。移载采线性马达移载，移动敏捷，定位精准模块重复定位精度:＋/－ 0.01mm。这台全自动移印机由9台移印机组成，每站的每台移印机可以执行4色，可印36色。四色移印模块9组，每站每台移印机有4组墨杯、二块钢板，可【各别启动胶头】进行1~36色印刷选择。

加入询问表单前往询价单

产品介绍

全自动移印机/全自动36色乒乓球印刷机-FC-1636-BRC

调压式刮墨(专利 M311585 号)，可以轻易调整墨杯刮墨压力.
三段式气缸进 / 出料机械臂，进 / 出料快速，有效提升设备产能

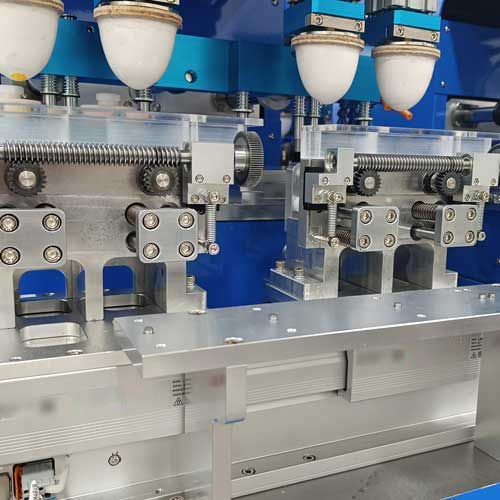

移载采线性马达移载，移动敏捷，定位精准模块重复定位精度 : ＋/－ 0.01mm

移印机定位精度: ＋/－0.02mm

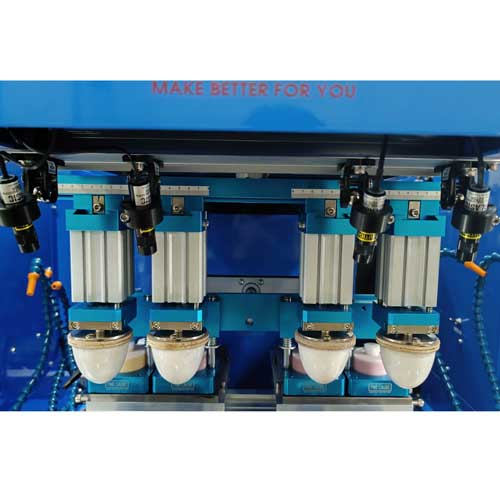

配备四色移印模块9 组，每站每台移印机有4 组墨杯(60mm)、二块钢板，可【各别启动胶头】进行1~36色印刷选择
- 每站的每台移印机可以执行4色，共9台移印机，可印36色
每组移印机上加装红外线十字对位装置，使操作人员易于进行多色印刷对位

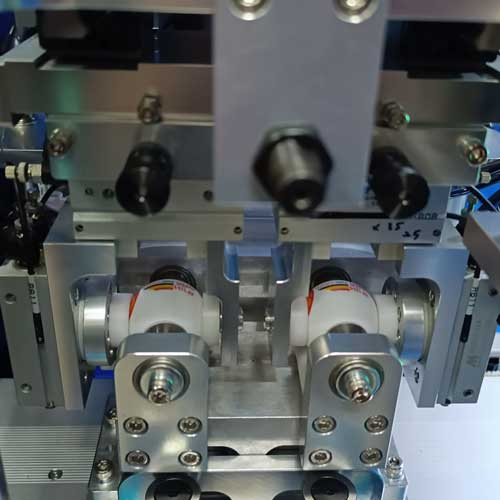

乒乓球客制翻转治具32 组

活动式伺服翻转马达9 组 (此为自由选配)
- 数字触控设定翻转角度 0~360 度任意设定。每2组移印模块配备一组，可自由锁附于任一站，进行印刷套色印刷(固定孔位增加(螺牙/牙套)降低崩牙机率)

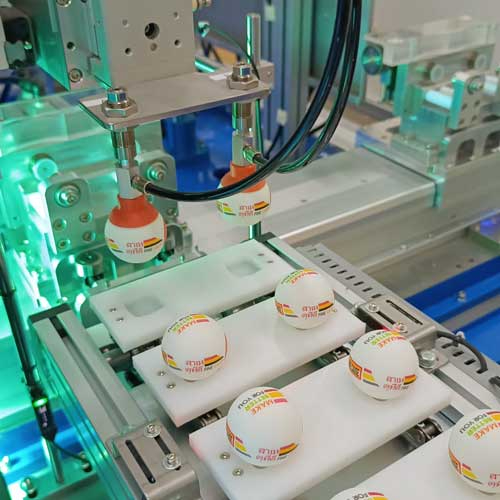

三段式气缸进出料气缸机械手臂(每次 2pcs)

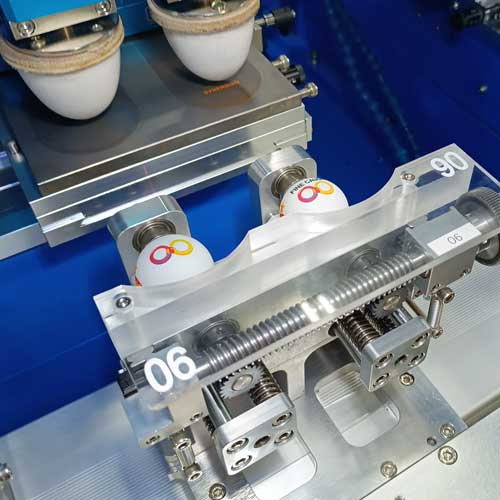

经纬度旋转机构采旋转气缸带动，可执行两条(经度)(地球垂直线)的360度绕行印刷

每站设有4支吹气干燥装置，共36支

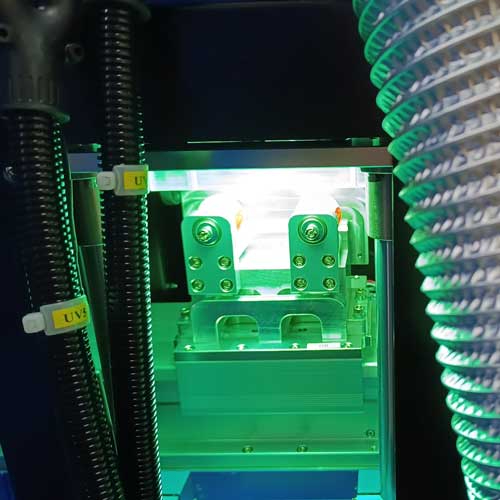

UV 灯模块(高度可自行调整)共6 套，UV功率数字调整

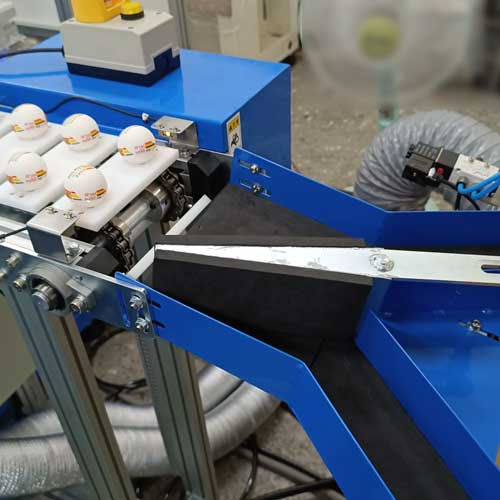

出料输送带，收球盘设计优化处理。
- 双边出料，可分别设定单边出料数量，方便自定义每一边出料数量，利于装箱

- 输送带尾端加装紧急停止开关及暂停钮
- 球位置移动状态显示，有球的位置才进行印刷或处理.
设备加装安全防护光闸以及安全门，人员进入光闸照射范围或开启安全门随即停止运转
10.0吋彩色触控屏幕 16.7M TFT二组，7 吋彩色触控屏幕 16.7M TFT七组
- input,output,机台全区标注各传感器位置.
- 异常警报跑马灯显示，方便产线人员快速排除异常.
- 异常履历表与操作履历表，方便产线人员快速查看过往异常与操作纪录.
- 可设定胶头或钢版使用次数，次数到达自动停机并警报.
- 内建 3 种语文，繁体中文、英文、越文
采用 PLC 可程控器，易于增设或修改功能:
生产履历功能: 内建智能型柱状图表,过去 30 天之产能,运转时间，生产速度…等.
智慧工厂新典范工业物联网(I.O.T.),无论您在何方只要下载佳因 APP 均能查看产能报表
各种球类可客制自动化印刷系统(乒乓球、乐透球、彩球....等)




产能预计:

1800~2200 pcs/hr(印刷 1~18 色)

500~600 pcs/hr(印刷 1~36 色)

产品规格

机型	FC-1636-BRC
印刷色	36
使用钢版尺寸 (mm)	L:200 W:170 H:10 mm
产能/小时	1800~2200 pcs/hr(印刷 1~18 色) 500~600 pcs/hr(印刷 1~36 色)
机器尺寸 (cm)	L: 625 W: 202 H:170 cm
选配装置	红外线十字对位装置吹气干燥装置 UV灯模块客制翻转治具出料输送带
净重	6300 KG
