技术知识库

Links Close

SKD11钢性与热处理

文件名 SKD11 Steel Characters and Heat Treatment.docx
文件大小 19.0KB
最后更新日期 2020/09/29
Download

SKD11钢性与热处理

SKD11(合金工具钢)
属于高碳高铬合金钢,具极高硬度即适切的韧性,并有回火硬化效果是冲压模、塑料模等多用途之代表淬火后之沃斯田体残留量约在13%20%,可藉由深冷处理或高温回火加以消除对于硬度及韧性两方都重视的模具,以高温回火后二次硬化为HRC58左右的硬度使用,较为安全要增加SKD11的耐磨耗性的话,可以使用低温回火,并配合深冷处理,可以延长使用寿命,同时也可以防止经常使用而产生变形


一般SKD11会用550°~530°度做高温回火,但若要增加耐磨耗性的话,需要用低温回火,不过各有优缺点,高温回火后的韧性较佳,可以增加对于破裂的抵抗而低温回火的耐磨耗性好,使用寿命长

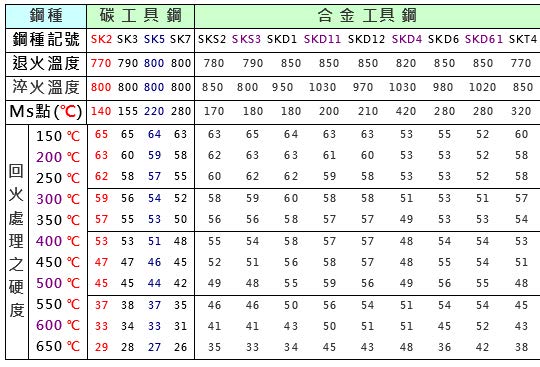

特性:

  1. 耐磨性大,淬火性佳,淬火变形少

  2. 热处理钢板,硬度可达HRC58-62

  3. 价格中等,硬度高,最常使用之钢板

  4. 常用于大量生产模具

  5. 高碳、高铬型合金钢,具极高的硬度以及适宜的韧性,并有回火硬化效果,为典型的风硬钢,是目前耐磨耗性最好的合金工具钢之一

  6. 添加有钼、钒等元素,故兼具耐磨、不变形、耐冲击等特性

  7. 经过二次精炼,清净度佳,晶粒微细


运用范围:
SKD11
常运用在主要模板上(例:上、下模板、脱料板等),如移印使用之钢板亦是SKD11,硬度落在HRC60~62


........以上仅为部分预览,需要完整内容请下载文件,请按 Download 按钮下载
